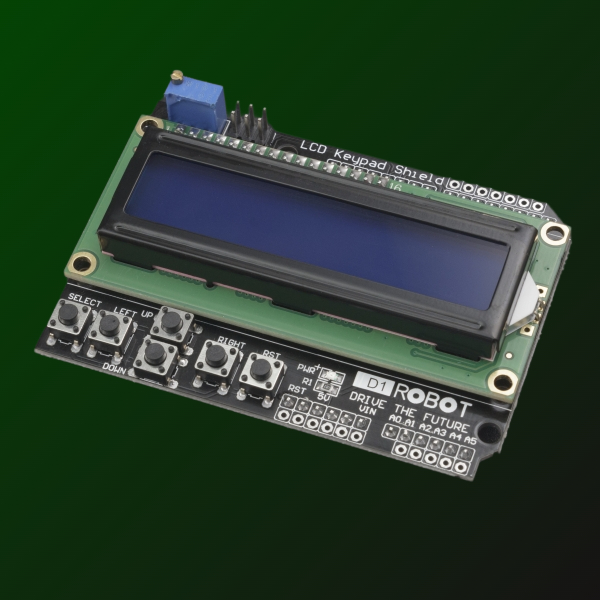

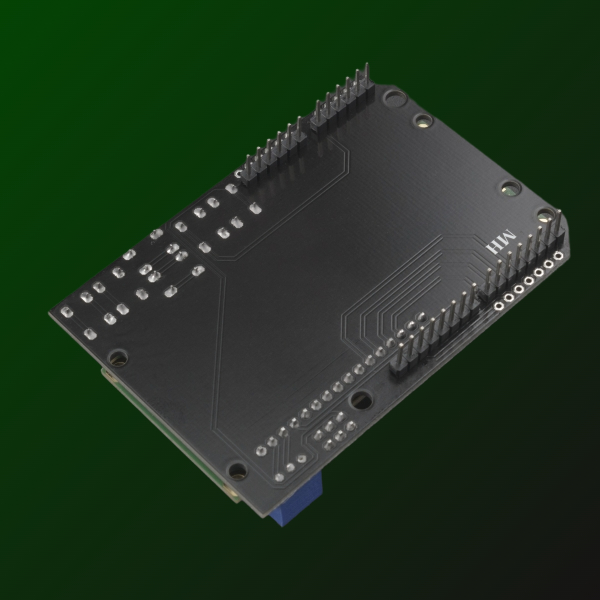

Esta board se ha desarrollado para proporcionar una interfaz fácil de usar que permita a los usuarios navegar por el menú, hacer selecciones, entre otras. Consta de una pantalla LCD 16X2 de retroiluminación. El display es compatible con el controlador HD44780 y está conectado en modo de 4 bits (pines digitales 8, 9, 4, 5, 6, 7), por lo que se puede usar directamente mediante la biblioteca de Arduino LiquidCrystal. El teclado dispone de 5 botones distribuidos de la siguiente manera: seleccionar, arriba, abajo, derecha e izquierda. Para una mejor administración de los pines digitales de entrada/salida, la interfaz de teclado utiliza sólo un canal ADC.
Configuración de pines:
| PIN | FUNCIíN |
| Analógico 0 | Selección/arriba/derecha/abajo/izquierda |
| Digital 4 | DB4 |
| Digital 5 | DB5 |
| Digital 6 | DB6 |
| Digital 7 | DB7 |
| Digital 8 | RS (Dato o señal de direccionamiento) |
| Digital 9 | Enable |
| Digital 10 | Baclit control |
