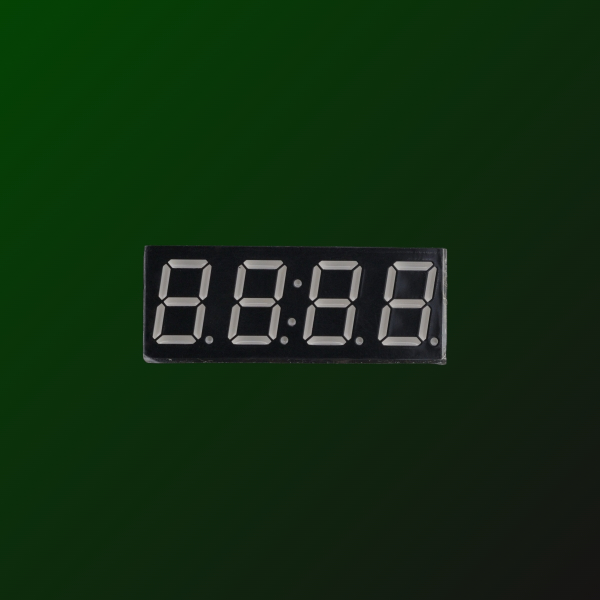

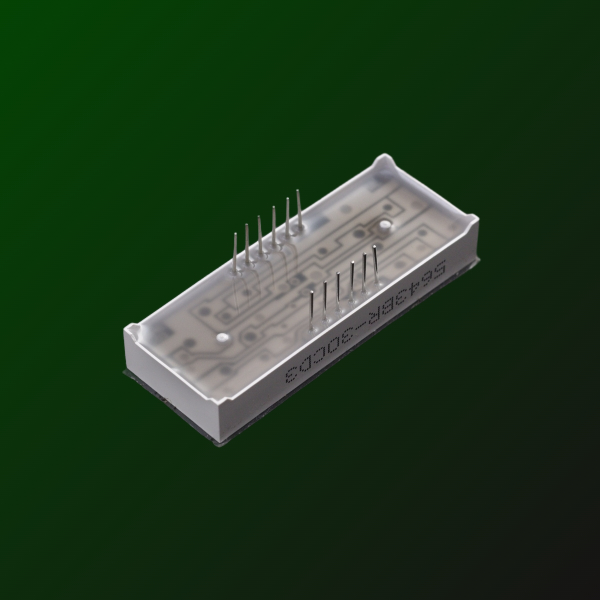

El visualizador de 7 segmentos es un componente que se utiliza para la representación de números en muchos dispositivos electrónicos, debido en gran medida a su simplicidad. Aunque externamente su forma difiere considerablemente de un led típico, internamente están constituidos por una serie de leds con unas determinadas conexiones internas, estratégicamente ubicados de tal forma que forme un número ‘8’.
Los leds trabajan a baja tensión y con pequeña potencia, por tanto, podrán excitarse directamente con puertas lógicas. Normalmente se utiliza un codificador (en nuestro caso decimal/BCD) que, activando un solo pin de la entrada del codificador, activa las salidas correspondientes mostrando el número deseado.
Características
| Voltaje en cada led: | 2.2 VDC |
| Voltaje de funcionamiento: | 5 VDC (con resistencia de 220Ω) |
| Corriente directa: | 10 a 25 mA |
| Altura de los caracteres: | 2,5 cm |
| Número total de pin: | 12 P |
| Rango de temperatura: | -20º C a 60º C |
